[Android] XML 레이아웃과 View 기본 개념

1. XML 레이아웃의 기본 구조

XML 파일의 구성 요소

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/main"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">
</androidx.constraintlayout.widget.ConstraintLayout>

각 요소 설명

1. XML 선언

<?xml version="1.0" encoding="utf-8"?>

xml version: XML 문서 버전 (1.0이 표준)
encoding: 문자 인코딩 방식 (utf-8이 권장)

2. 루트 요소 (Root Element)

<androidx.constraintlayout.widget.ConstraintLayout>

전체 레이아웃을 감싸는 최상위 컨테이너
androidx: Android Jetpack 라이브러리 패키지 (Android Support Library의 개선된 버전으로 하위 호환성 지원)
반드시 하나만 존재해야 함

3. 네임스페이스 (xmlns - XML NameSpace)

xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
xmlns:tools="http://schemas.android.com/tools"

네임스페이스	용도	예시
android:	안드로이드 표준 속성	android:layout_width
app:	사용자 정의/라이브러리 속성	app:layout_constraintTop_toTopOf
tools:	디자인 타임 전용 (빌드시 제거)	tools:context, tools:text

tools 네임스페이스 특징: 빌드 도구가 APK 생성 시 자동으로 제거하여 APK 크기나 런타임 동작에 영향 없음

4. 속성 (Attributes)

android:id="@+id/main"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context=".MainActivity"

XML 기본 문법 규칙

1. 태그 구조

<TagName attribute="value">
    <!-- 자식 요소들 -->
</TagName>

<!-- 자식이 없는 경우 -->
<TagName attribute="value" />

2. ID 리소스 생성

android:id="@+id/my_view"    <!-- 새 ID 생성 -->
android:layout_above="@id/existing_view"  <!-- 기존 ID 참조 -->

3. 리소스 참조

android:text="@string/hello_world"      <!-- 문자열 리소스 -->
android:background="@color/primary"     <!-- 색상 리소스 -->
android:src="@drawable/ic_launcher"     <!-- 드로어블 리소스 -->

2. 다양한 화면을 위한 안드로이드 단위 체계

DPI(화면 밀도)란 무엇인가?

1인치 안에 포함된 픽셀(점)의 개수를 나타내는 화면 밀도 측정 단위
높은 DPI = 더 선명하고 세밀한 화면
안드로이드 기준점: 160 DPI (MDPI - Medium Density)

안드로이드 밀도 분류

| **분류** | DPI | 스케일 비율 | 해상도 |
| --- | --- | --- | --- |
| **LDPI** | ~120 DPI | 0.75x | 240×320 |
| **MDPI** | ~160 DPI | 1.0x (기준) | 320×480 |
| **HDPI** | ~240 DPI | 1.5x | 480×800 |
| **XHDPI** | ~320 DPI | 2.0x | 720×1280 |
| **XXHDPI** | ~480 DPI | 3.0x | 1080×1920 |
| **XXXHDPI** | ~640 DPI | 4.0x | 1440×2560 |

안드로이드 단위 체계:dp, sp, px 단위

단위	설명	계산 공식
dp (density-independent pixels)	화면 밀도와 무관한 가상 픽셀	`px = dp × (기기 DPI ÷ 160)`
sp (scale-independent pixels)	사용자 폰트 설정 반영하는 가상 픽셀	`px = sp × (기기 DPI ÷ 160) × (사용자 폰트 크기 설정)`(옛날방식) * 안드로이드 34(U OS)부터 sp 계산 방식이 비선형으로 변경되어, 선형 공식은 더이상 존재하지 않음
px (pixels)	물리적 픽셀	`1px = 화면의 실제 1픽셀`

구체적 예시로 이해하기: : 100dp 크기의 버튼을 다양한 기기에서 표시

기기	DPI	실제 픽셀 크기	물리적 크기(인치)
기본 기기	160 DPI	100px	0.625인치
고해상도 기기	320 DPI	200px	0.625인치
저해상도 기기	120 DPI	75px	0.625인치

픽셀 크기는 다름: 같은 100dp이지만 실제 픽셀 개수는 75px~200px로 다름
물리적 크기는 동일: 모든 기기에서 실제 손가락으로 누르는 버튼 크기는 0.625인치로 동일
계산 공식: 물리적 크기 = 픽셀 크기 ÷ DPI
- 100px ÷ 160 DPI = 0.625인치
- 200px ÷ 320 DPI = 0.625인치

결론 : dp와 sp를 사용할까?

dp: 기기마다 다른 화면 밀도에 관계없이 일관된 물리적 크기 보장
sp: 사용자의 접근성 설정(큰 글자 선호 등)을 존중하여 텍스트 크기 조절

3. 안드로이드 UI의 기본, View와 ViewGroup

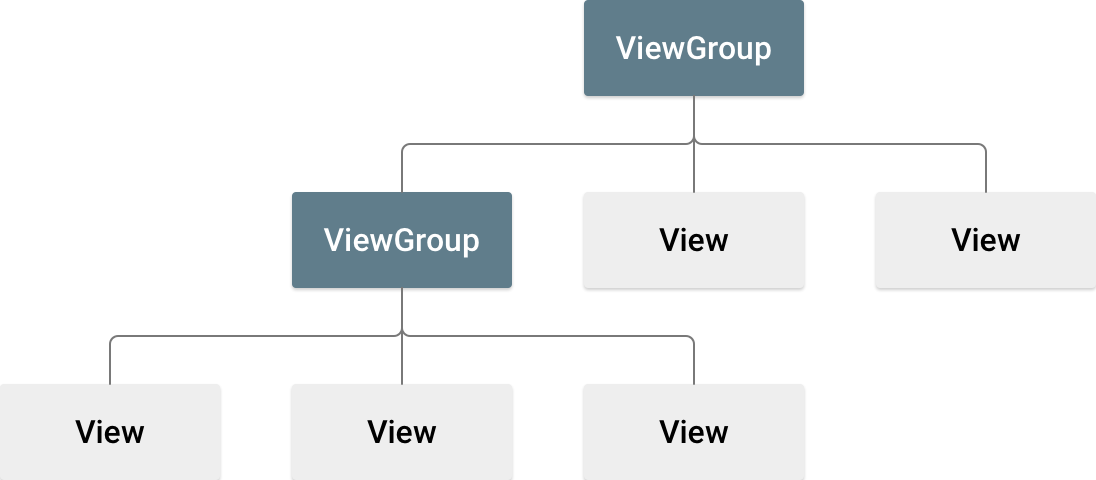

뷰 계층 구조 - Android Developers Layouts in views

View와 ViewGroup의 역할과 상속 관계

java.lang.Object
    ↓
android.view.View (기본 View 클래스)
    ↓
├── android.widget.TextView
├── android.widget.ImageView
├── android.widget.Button
├── android.widget.EditText
├── android.widget.ProgressBar
└── android.view.ViewGroup (컨테이너 클래스)
        ↓
    ├── android.widget.LinearLayout
    ├── android.widget.RelativeLayout
    ├── android.widget.FrameLayout
    ├── androidx.constraintlayout.widget.ConstraintLayout
    ├── android.widget.ScrollView
    ├── android.widget.ListView
    └── androidx.recyclerview.widget.RecyclerView

View (기본 뷰)

화면에 그려지는 기본 단위
사용자와 직접 상호작용
다른 View를 포함할 수 없음
예: TextView, Button, ImageView

ViewGroup (뷰 그룹)

다른 View나 ViewGroup을 포함하는 컨테이너
레이아웃과 배치를 담당
View를 상속받음 (ViewGroup도 View임)
예: LinearLayout, ConstraintLayout, RecyclerView

ViewGroup은 상속(inheritance)과 조합(composition)을 모두 사용:

ViewGroup IS-A View (상속 관계)
ViewGroup HAS-A Views (조합 관계)

자주 사용되는 View 컴포넌트 정리

1. 텍스트 관련

TextView: 읽기 전용 텍스트 표시
EditText: 사용자 입력 가능한 텍스트
Button: 클릭 가능한 텍스트 버튼

2. 이미지 관련

ImageView: 이미지 표시
ImageButton: 클릭 가능한 이미지 버튼

3. 입력 관련

CheckBox: 체크박스
RadioButton: 라디오 버튼 (RadioGroup과 함께 사용)
Switch: 스위치 토글

4. 진행상황 표시

ProgressBar: 로딩 표시
SeekBar: 슬라이더

리스트 View - ListView vs RecyclerView 비교:

특징	ListView	RecyclerView
도입 시기	Android 1.0 (2008)	Android 5.0 (2014)
성능	기본적인 뷰 재사용	ViewHolder 패턴 강제 + 효율적 재사용
레이아웃	세로 리스트만 가능	세로/가로/그리드/커스텀 모두 가능
애니메이션	제한적	풍부한 아이템 애니메이션
복잡도	간단한 구현	복잡하지만 유연함
현재 상태	"Legacy" 분류됨	적극 권장

4. Layout(ViewGroup) 컴포넌트 정리

LinearLayout과 ConstraintLayout 을 중심으로 스크롤이 필요하거나 Fragement 사용시 Layout을 추가로 조사하였습니다.

`LinearLayout`: 순차적 배치의 기본

<LinearLayout
    android:orientation="vertical"     <!-- 세로 배치 --> // 방향 결정
    android:layout_width="match_parent"
    android:layout_height="wrap_content">
    <!-- 자식 뷰들이 세로로 순차 배치 -->
    // 자식 뷰 android:layout_weight 비율 결정(horizontal : 가로 / vertical : 세로)
</LinearLayout>

동작 원리: 자식 뷰들을 한 방향(horizontal/vertical)으로 순차 배치
장점:
- 간단하고 직관적인 사용법
- 균등 분할이나 비율 배치에 유용
단점:
- 중첩 시 성능 저하: 복잡한 UI를 위해 LinearLayout을 중첩하면 측정(measure) 과정이 중복되어 성능 저하
- 복잡한 상대적 배치 어려움

중첩 성능 문제 예시

  <!-- 성능에 나쁜 중첩 구조 -->
  <LinearLayout android:orientation="vertical">
      <LinearLayout android:orientation="horizontal">
          <LinearLayout android:orientation="vertical">
              <!-- 깊은 중첩으로 인한 측정 과정 반복 -->
          </LinearLayout>
      </LinearLayout>
  </LinearLayout>

안드로이드가 UI 구성 런타임 과정 중 성능 저하

측정 단계: 안드로이드가 각 레벨마다 크기를 계산해야 함
레이아웃 단계: 각 레벨마다 자식들의 위치를 배치해야 함
그리기 단계: 각 레벨마다 화면에 그려야 함

`RelativeLayout` - 상대적 위치 배치

<RelativeLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <TextView
        android:id="@+id/title"
        android:layout_centerHorizontal="true"    <!-- 수평 중앙 -->
        android:layout_alignParentTop="true" />   <!-- 부모 상단에 정렬 -->
</RelativeLayout>

동작 원리: 부모나 다른 자식 뷰를 기준으로 상대적 위치 설정
장점: LinearLayout보다 플랫한 구조 가능
단점:
- 복잡한 레이아웃에서 성능 이슈 (뷰 관계 해석에 시간 소요)
- ConstraintLayout에 비해 기능 제한적
사용 시기: ConstraintLayout 사용 불가능한 구 버전 지원 시

`ConstraintLayout` - 제약 기반(Constraint-based) 레이아웃

<androidx.constraintlayout.widget.ConstraintLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <TextView
        android:id="@+id/title"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintEnd_toEndOf="parent" />
</androidx.constraintlayout.widget.ConstraintLayout>

동작 원리: 각 뷰에 제약조건(constraint)을 설정하여 위치와 크기 결정
장점:
- 플랫한 계층 구조: 모든 자식 뷰가 한 레벨에 존재하여 성능 최적화
- 반응형 디자인: 다양한 화면 크기에 자동 적응
- 체인과 가이드라인 등 유연한 배치 옵션 제공

ConstraintLayout 기본 제약조건

<!-- 부모에 대한 제약 -->
app:layout_constraintTop_toTopOf="parent"
app:layout_constraintStart_toStartOf="parent"
app:layout_constraintEnd_toEndOf="parent"

<!-- 다른 뷰에 대한 제약 -->
app:layout_constraintTop_toBottomOf="@id/title"
app:layout_constraintStart_toEndOf="@id/icon"

`FrameLayout` - 단일 컨테이너

<FrameLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <!-- 자식 뷰들이 겹쳐서 배치됨 -->
</FrameLayout>

동작 원리: 자식 뷰들을 겹쳐서 배치 (z-order 순서)
장점: 비교적 가볍고 빠른 성능
사용 시기: Fragment 컨테이너, 단일 뷰 표시, 뷰 겹치기

`ScrollView` - 스크롤 컨테이너

<ScrollView
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <!-- 하나의 직속 자식만 가능 -->
    <LinearLayout>
        <!-- 실제 콘텐츠들 -->
    </LinearLayout>
</ScrollView>

동작 원리: 콘텐츠가 화면을 벗어날 때 스크롤 가능하게 함
제한사항: 반드시 하나의 직속 자식만 가질 수 있음

그외 Layout들:

TableLayout: 표 형식으로 뷰를 배치하는 레이아웃 ( like.태그) - ConstraintLayout가 대체 가능
AbsoluteLayout: 절대적인 좌표를 사용해 뷰를 배치하는 구식 레이아웃 - deprecated(사용 중단 권고)
GridLayout: 행과 열을 이용해 격자 형태로 뷰를 배치하는 레이아웃
CoordinatorLayout: 뷰 간의 상호작용 및 애니메이션을 위한 레이아웃

참고자료
